積載量のリアルタイム見える化で
‍日々の生産性や安全性を向上

ペイロードメーター(オプション)

土砂などの持ち上げるごとに重量を測定するため、積載量の異なるダンプトラックへの積込も過積載を防止しながら、設定値まで最大限の積込が可能です。

直感的に分かり易い
ユーザーインターフェース

※ペイロードは検定に合格した計量器ではありません。取引・証明には使用しないでください。表示重量は目安としてください。

システム連携により
日々の業務をデジタル管理

ダンプトラック毎に積載重量登録
ダンプトラック毎の積込量記録
輸送経路管理
位置管理走行
速度実績管理
報告様式を決めて提出

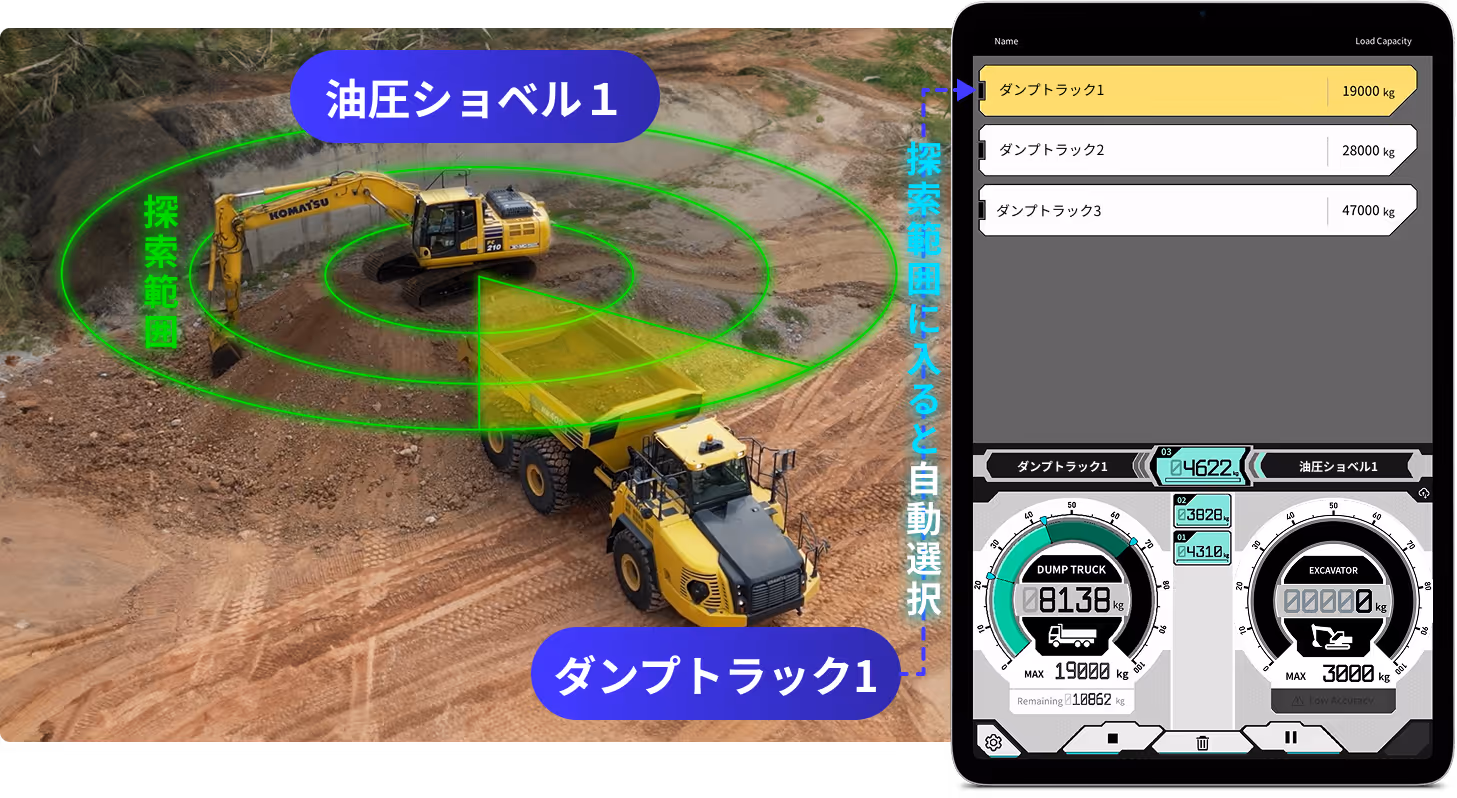

リアルタイム現場動態管理ソリューションのSmart Construction FleetとSmart Construction 3D Machine Guidanceを連携することで、「いつ・どの積込機が・どのダンプトラックに・どれだけの土を積んだか・何回積んだか」が自動で記録されます。このデータは日々の業務の負荷低減や現場の生産性・安全性向上に役立ちます。

1 Smart Construction Fleet設定

Smart Construction Fleetモバイルアプリをインストールしたスマートフォンや専用デバイスをダンプトラックや油圧ショベルに設置し、リアルタイム位置方角情報を発信させます。

2 Smart Construction Pilot設定

Smart Construction Fleetモバイルアプリをインストールしたスマートフォンや専用デバイスを設置されている油圧ショベルにSmart Construction 3D Machine Guidance専用の操作アプリSmart Construction Pilotを設置し、Smart Construction Fleetにペイロード建機として登録します。

設定完了後は、ダンプトラックに設置したスマートフォンに反応し、ダンプトラックが油圧ショベルの探索範囲内に入ると自動的にダンプリストの順番が変わります。

3 作業実績確認

自動記録された作業実績はいつでもSmart Construction Fleetで確認できます。またCSVフォーマットでダウンロードすることで、現場管理者は1日の作業実績の集計から解放されます。オペレーターが日報に詳細を記録する必要もありません。

3次元設計データがなくても
たった3回のボタン操作で施工開始

Smart Construction 3D Machine Guidanceを装着した油圧ショベルはバケットの刃先を基準の高さに合わせ、タブレット端末に表示された「刃先を目標面に設定」ボタンをタッチするだけで平らな施工目標面を作成でき、高さや勾配を調整できます。

簡単を追求した
ユーザーインターフェース

必要なものは補正情報のみ

簡単3D
①補正情報
・Ntrip・無線機
3Dマシーンガイダンス
①補正情報
・Ntrip・無線機
②測地系・座標系設定
③3次元設計データ

簡単なご利用の流れ

1 刃先を目標面に設定

油圧ショベルの刃先を基準となる場所に置き、刃先を目標面に設定ボタンをタップし、目標面を作成します。

2 高さ・勾配・施工幅を設定

目的に応じて作成した目標面に高さ・勾配・施工幅を設定することが可能です。数値を入力し保存ボタンをタップします。

3 施工開始

これで施工の準備が完了致しました。施工を開始しましょう。簡単3Dを使用することで、施工途中の検測作業や手元作業員による建機オペレータへのガイドが不要になります。

様々な施工シーンに対応

仮設道路
仮設道路
仮設道路
建築の根伐り工事・水勾配のある掘削

3次元施工データがなくても
平面図をそのまま投影し施工

Smart Construction 3D Machine Guidanceを装着した油圧ショベルは2次元の平面図をそのままモニターに表示し、平面位置と指定した高さへのガイダンスが可能です。

直感的に分かり易い
ユーザーインターフェース

ご利用に必要なもの

平面図ビュー
①補正情報
・Ntrip・無線機
②測地系・座標系設定
③2次元平面図

ご利用の流れ

1 平面図を転送

Smart Construction 3D Machine Guidance専用の操作アプリSmart Construction Pilotにお持ちの平面図を転送します。

2 目標面作成

油圧ショベルの刃先を任意の高さにセットし、目標となる平面をSmart Construction Pilotで作成します。

3 施工開始

これで施工の準備が完了致しました。施工を開始しましょう。平面図を見ながら都度目標面の高さを変更し施工します。

4 出来形や仕上がり確認

Smart Construction 3D Machine Guidanceは施工履歴を自動で取得し、Smart Construction Dashboardに共有するため、日々の出来高や仕上がりを確認することができます。
